IMP3201，IMP3202
IMP3201/3202是一款高压、高速MOSFET和IGBT驱动器，具有独立的高压侧和低压侧参考输出通道。专有的高压栅工艺和抗闩锁CMOS技术使集成电路具有很高的可靠性。逻辑输入与标准的CMOS输出或者LSTTL输出兼容，最低可至3.3V。在输出驱动级，具有为最小化驱动级的交叉传导专门设计的高脉冲电流缓冲级。在工作电压高至600V的高压侧，浮动通道可用驱动N型功率MOSFET或IGBT。
主要特性：
● 为自举工作模式设计的浮动通道工 作电压可以高达+600V
● 10-20V的栅极驱动电压范围
● 内置欠压锁定保护
● 兼容3.3V,5V及15V逻辑电平输入
● 两个输出通道的传播延时互相匹配
● 输出与输入同相位（IMP3201）,或者输出与输入反相（IMP3202）
● 8-Lead PDIP&SOP封装
● 符合RoHS标准

应用领域：
● 金卤灯镇流器
● 电机驱动
● 其他栅极功率管驱动
典型应用：


数据表

? IMP3201，IMP3202

返回顶端

IMP3211
IMP3211为高压高速功率MOSFET和IGBT驱动器，为半桥应用而设计的高低侧独立的输出通道。专有的HVIC和抗扰CMOS工艺，耐用的整体结构。逻辑输入与标准CMOS输出有兼容性。提供内部死区时间以避免半桥直通，浮置沟道能驱动N沟道功率MOSFET或IGBT，高侧能以高达600V电压操作。
主要特性：
※专为自举操作设计的浮置沟道，能在600V工作，容忍负暂态电压dv/dt
※栅驱动电压从10V－20V
※双通道欠电压锁定输出
※下拉的CMOS施密特触发输入
※双通道匹配的传输延迟
※内部设置死区时间
※高侧输出相位与输入一致
※8－Lead PDIP & SOP封装
※符合RoHS标准

应用领域：
※金卤灯镇流器
※氙气灯镇流器
※大功率节能灯镇流器
※荧光灯镇流器
※其它栅极功率管驱动

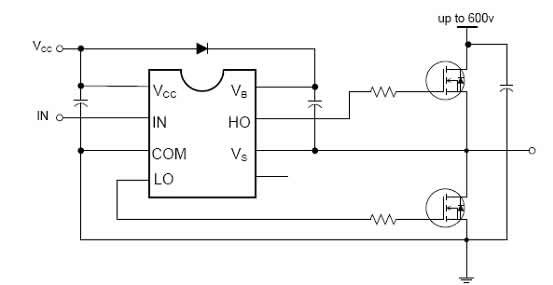

典型应用：


数据表

IMP3211

返回顶端

IMP3253
IMP3253是集成高压半桥驱动器与类似工业标准555定时器于一体的栅极驱动芯片，相比之前的芯片提供更多的功能和更佳的易用性。CT脚具有保护关断特性，可以使用低电压控制信号使高低侧栅极驱动输出失效。另外，驱动器输出脉冲宽度相同，一旦Vcc上升到欠压闭锁阈值，驱动器能以更加稳定的频率开始起振。通过降低栅极驱动器di/dt的峰值和提高欠压闭锁阈值的滞后电压到1V，使电路的抗噪性有了实质性的提高。电路引脚的整体抗噪保护方面也有所改进。
主要特性：
※集成600V半桥驱动器件
※Vcc上的内部15.6V齐纳钳位
※微功耗启动
※严格的初始死区时间控制
※死区时间与温度更低的关联度
※CT脚的关断特性（1/6 Vcc）
※增强的欠电压锁定功能（1V）
※更低功耗的电平移位电路
※启动时固定的LO、HO脉冲宽度
※更低的di/dt栅极驱动器更好地抑制噪声
※低侧输出与RT端同相位
※所有引脚均ESD保护
※8－Lead PDIP & SOP封装
※符合RoHS标准

应用领域：
※金卤灯镇流器
※氙气灯镇流器
※大功率节能灯镇流器
※荧光灯镇流器
※其它照明电路镇流器
典型应用：


数据表

IMP3253

返回顶端

IMP3213
IMP3213是一款高压、高速MOSFET和IGBT驱动器，具有独立的高压侧和低压侧输出通道。专有的高压栅工艺和抗闩锁CMOS技术使此款芯片具有很高的可靠性。逻辑输入与标准的COMOS输出或者LSTTL输出兼容，逻辑输入最低可至3.3V。在输出驱动级，具有为最小化驱动级的交叉传导专门设计的高脉冲电流缓冲级。对于高频率输入信号两个通道输出延时一致。在工作电压高至600V的高压侧，浮动通道可用来驱动N沟道功率MOSFET或IGBT。
主要特性：
● 工作电压高达600V
● 栅极驱动电压范围10-20V
● 双通道欠压锁定保护
● 兼容3.3V逻辑电平
● 独立的逻辑供电，输入范围3.3V~20V,逻辑地与功率地可以相差5V
● 端口下拉设置，集成CMOS施密特触发器
● 每个周期进行关断输入信号的监测
● 两个通道传输延迟相匹配
● 输出与输入同相位
● 14-Lead PDIP&16-Lead SOIC（W）封装
● 符合Rohs标准

应用领域：
● 大功率电子镇流器
● 逆变电源
● 正弦波发生器
● 其他栅极驱动应用
● 电机驱动
典型应用：


数据表

IMP3213

返回顶端

IMP3204
IMP3204是一款半桥驱动芯片，用来驱动高压、高速功率MOSFET和IGBT。IMP3204含有高压侧和低压侧两个输出通道。高压侧输出与逻辑输入IN同相，其逻辑输入电平可低至3.3V。浮动高压侧能驱动高达600V的N型功率MOSFET或IGBT。
主要特性：
●600V半桥驱动为自举工作模式设计的浮动通道
●高压侧采用自举工作模式
●10-20V的栅极驱动电压范围
●内置欠压锁定保护
●兼容3.3V，5V及15V逻辑电平输入
●交叉导通保护逻辑结构
●内置死区时间
●高压侧输出与逻辑输入IN同相
●使输入同时控制两个输出通道开关
●两个通道的信号传输延时相匹配
●8-Lead PDIP&SOP封装
●符合Rohs标准

应用领域：
● 金卤灯镇流器
● 电机驱动
● 其他栅极功率管驱动

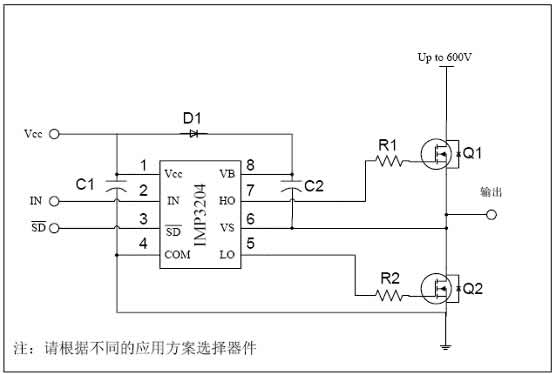

典型应用：


数据表

IMP3204

返回顶端

IMP3269
IMP3269是一种高压、高速功率MOSFET和IGBT栅极驱动芯片，内部集成高压半桥驱动电路和一个调频振荡器，振荡器的频率由外置电阻和电容确定。IMP3269可通过CF脚外加逻辑信号来驱动或外加低电平信号来关闭。
主要特性：
●内部集成600V 高压半桥驱动电路
●内置15.6V嵌位齐纳管
●内置欠压保护，迟滞典型值2.5V
●低启动电流
●死区时间1.2uS
●50%占空比
●DIP/SOP-8封装
●符合ROHS标准

应用领域：
● 其他栅极功率管驱动

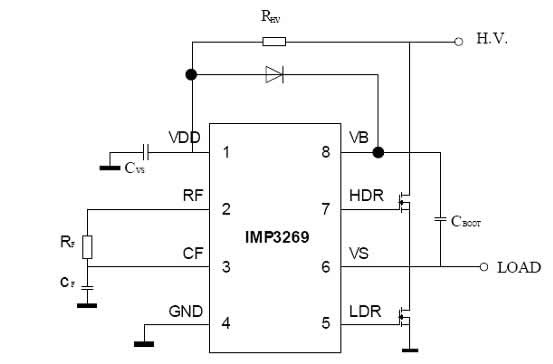

典型应用：


数据表

IMP3269

返回顶端

IMP3453
IMP3453是在IMP3253自震荡半桥栅极驱动器的基础上开发的高压全桥驱动芯片，前端震荡器与类似工业标准CMOS 555定时器与一体的栅极驱动芯片。HVIC的技术和闭锁抑制CMOS工艺，使其具有耐用的整体结构。输出驱动器具有为最低交叉传导所设计的高脉冲电流冲级。低di/dt峰值栅极驱动器能够更好的抑制开关噪音，并具有大于1.5V的欠压滞后闭锁。该3453还包括闭锁和非闭锁关断引脚。
主要特性：
●集成600V半桥驱动器件
●RT、CT设置震荡频率
●内置15.6V稳压管
●微功耗启动
●逻辑电平自锁关断引脚
●CT管脚的关断特性( 1/6 Vcc )
●杰出的输入、输出闭锁抑制
●ESD保护所有引脚
●14脚贴片和直插封装
●0.5uS或者1.0uS ( 典型 )内部死区时间
●14-Lead PDIP&SOIC封装
●符合RoHS标准

应用领域：
●HID电子镇流器
●大功率电子变压器

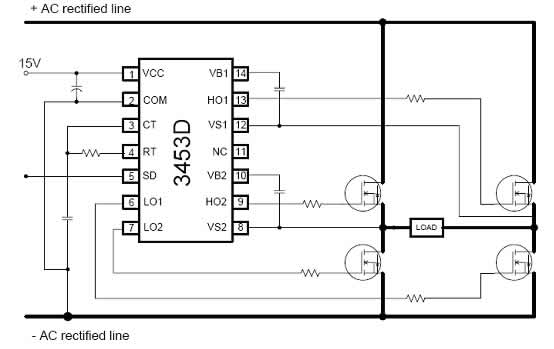

典型应用：


数据表

IMP3453

返回顶端

IMP3520D
IMP3520D（S）是一款具有完整的自适应ZVS电子镇流器控制器。该芯片包括自适应零电压开关（ ZVS ）,内置波峰因数检测电路，实现过电流保护，集成自举二极管。该芯片的核心是可以通过外部设置最小频率的电压控制振荡器（VCO）。电子镇流器所需要的功能都在一个最小8个引脚DIP或SOP封装中。
主要特性：
●600V半桥驱动
●集成自举二极管
●自适应零电压开关（ ZVS ）
●内部波峰过比电流保护
●0至6伏直流电压控制振荡器
●可编程最小频率
●微功耗启动电流（ 80uA电流 ）
●Vcc上的内部15.6伏齐纳钳位
●8-Lead PDIP&SOIC封装
●符合RoHS标准

应用领域：
●荧光灯镇流器
●紧凑型节能灯镇流器

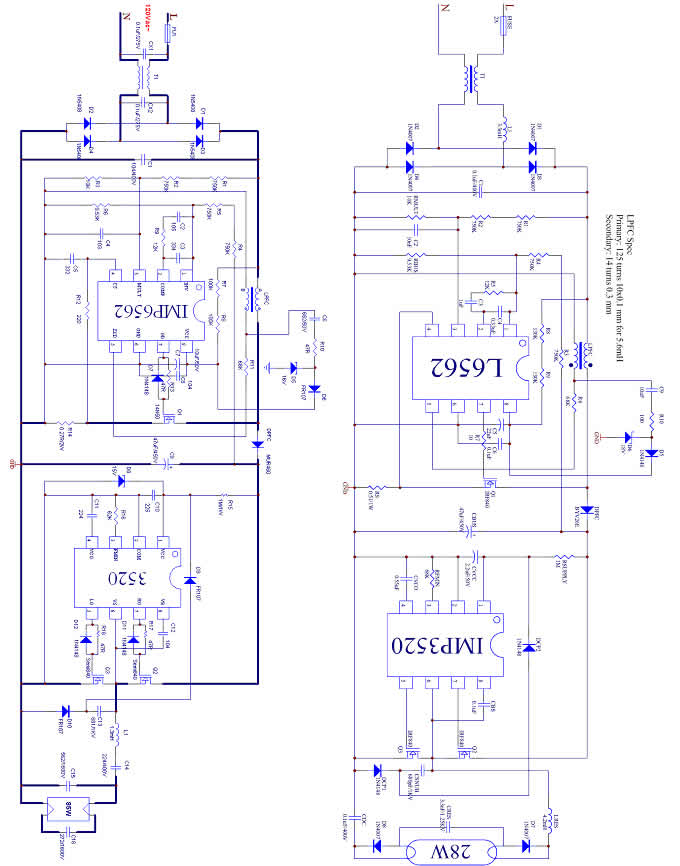

典型应用：


数据表

IMP3520

返回顶端

IMP3256
IMP3256结合了一个带有频率可调振荡器地高压半桥驱动器和一系列镇流器状态控制模块，共同组成一个完整地镇流器控制芯片。IMP3256地特点包括：可编程预热频率和工作频率，可编程预热时间，可编程死区时间以及可编程过流保护功能。全面地保护功能：荧光灯点火失败保护，灯丝故障保护，以及故障模式下地自动再次点火功能。
主要特性：
●集成600V半桥驱动器件
●可编程预热频率
●可编程预热时间
●内部点火频率控制
●可编程过流保护
●可编程工作频率
●可编程死区时间
●供电电压欠压保护
●15.6V齐纳二极管保护供电电压VCC
●Shutdown引脚迟滞功能
●14－Lead PDIP & SOIC封装
●符合RoHS标准

应用领域：
● 高性能荧光灯电子镇流器
典型应用：


数据表

IMP3256

返回顶端

IMP3266
IMP3266是一款全集成、全保护，可驱动所有类型荧光灯地600V电子镇流器控制芯片。PFC电路工作在临界导通模式下，可以实现高功率因数，低总谐波失真和直流总线电压调节。该款IMP3266地特性包括预热频率和运行频率可调，预热时间可调，死区时间可调，过流保护点可调以及可调地灯寿命保护。全面地保护功能诸如灯管启动失败保护，灯丝故障保护，寿命保护，直流总线欠压复位以及自动重启功能，均被包含在这款设计中。
主要特性：
●集成600V半桥驱动器件
●集成PFC，镇流器和半桥驱动
●可编程预热频率
●可编程预热时间
●内部点火频率控制
●可编程过流保护
●可编程工作频率
●可编程死区时间
●供电电压欠压保护
●寿命检测可调
●内部故障计数器
●15.6V齐纳二极管保护供电电压VCC
●Shutdown引脚迟滞功能
●符合RoHS标准

应用领域：
● 高性能荧光灯电子镇流器

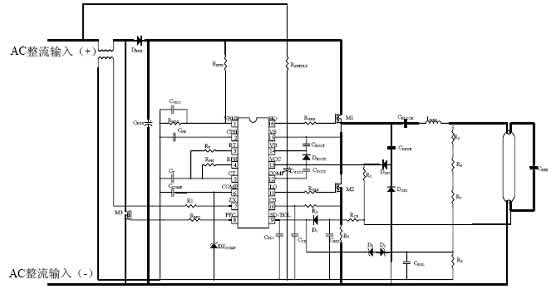

典型应用：


数据表

IMP3266

返回顶端

IMP3530D
IMP3530D是一款新型调光电子镇流器控制器，采用简单灯电流闭环调光控制方法，提供灯丝预热/点火，非ZVS保护、波峰因数检测过电流保护、闭锁抗扰和EDS保护。仅需外加少量元件，即可构成高性能和高可靠荧光灯电子镇流器电路。调光电子镇流器所需要的功能都在一个最小8个引脚DIP或SOP封装中。
主要特性：
●可调光600V半桥驱动
●闭环电流模式调节器光
●集成零电压检测保护电路
●集成波峰因子保护电路
●预热时间可调
●固定死区时间
●灯管接入自动重启动
●内置升压二极管
●Vcc脚内置15.6V齐纳保护二极管
●微启动电流（ 典型值250uA ）
●8-Lead PDIP&SOIC封装
●符合RoHS标准

应用领域：
● 可调光荧光灯镇流器

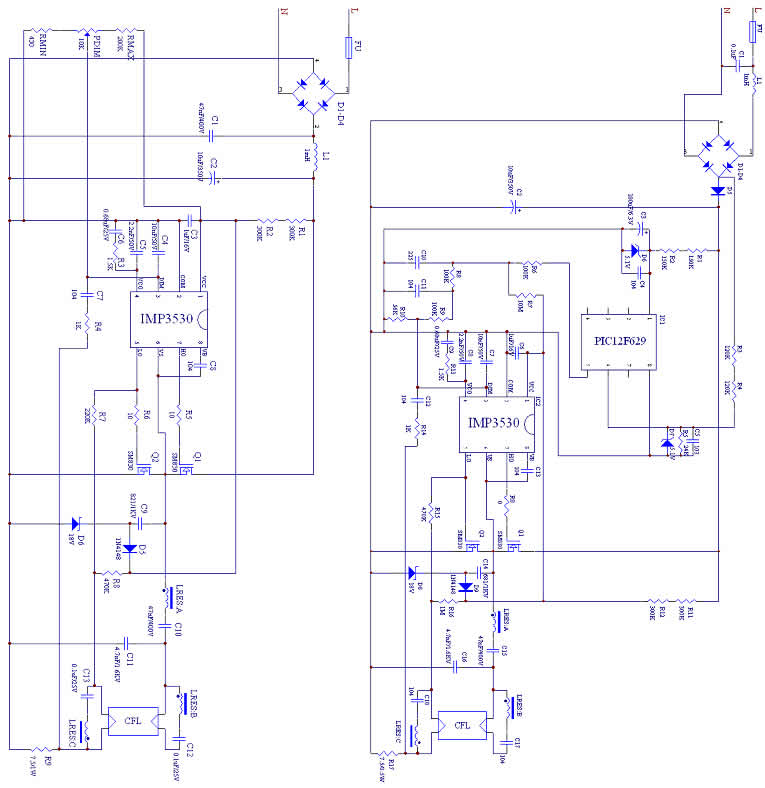

典型应用：


数据表

IMP3530D

返回顶端

IMP3553
IMP3553是内置MOSFET的IMP3253电路，集成高压半桥驱动器与类似工业标准555定时器于一体的栅极驱动芯片，相比之前的芯片提供更多的功能和更佳的易用性。CT脚具有保护关断特性，可以使用低电压控制信号使高低侧栅极驱动输出失效。另外，驱动器输出脉冲宽度相同，一旦Vcc上升到欠压闭锁阈值，驱动器能以更加稳定的频率开始起振。通过降低栅极驱动器di/dt的峰值和提高欠压闭锁阈值的滞后电压到1V,使电路的抗噪性有了实质性的提高。
主要特性：
●集成600V半桥驱动器件
●内置MOSFET功率器件
●Vcc上的内部15.6伏齐纳钳位
●微功耗启动
●严格的初始死区时间控制
●死区时间与温度更低的关联度
●CT脚的关断特性（ 1/6Vcc ）
●增强的欠电压锁定功能（ 1V ）
●更低功耗的电平移位电路
●启动时固定的LO、HO脉冲宽度
●更低的di/dt栅驱动器更好地抑制噪声
●低侧输出与RT端同相位
●所有引脚均ESD保护
●8-Lead PDIP封装
●符合RoHS标准

应用领域：
● 小功率电子镇流器
● 小功率紫外消毒灯镇流器

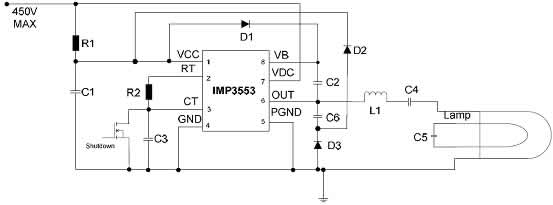

典型应用：


数据表

IMP3553

返回顶端
